LCD表示装置の制作
GHS時計
２０００年に入ってタイミング良く、GHS時計（Geshiro-Hayami-Soma）と呼ばれるCPLDを使ったGPS_タイミング信号発生装置が発表され、さっそく友の会の星食担当の井田三良さんを通じてGHS時計のLSIを入手。それ以前にGPS受信機「ジュピター」も入手していて、とりあえずこれで簡単な工作で標準時報の取得ができることになりました。
この装置は少ない外付け部品と簡単な電子工作で、これまでのJJYの時報発信が実現できます。またLEDによる発光を同時にビデオ画面等に挿入すればかなり信頼のできる時刻の測定が可能になっています。しかしこの装置単体では分のリセットは他の時報を参考に押さないとだめだったり、せっかく時刻、位置情報を取れるGPSを使っているのに少々もったいなく思い、下記の簡単な工作で実現できるLCD表示装置の制作を思い立ちました。
現在は初期のGHS−１は無くなって、GHS−２が入手できるようです。大きくは違っていませんが、別のGHS−３と組み合わせることによって、カソードコモン等に秒表示ができるようになっています。

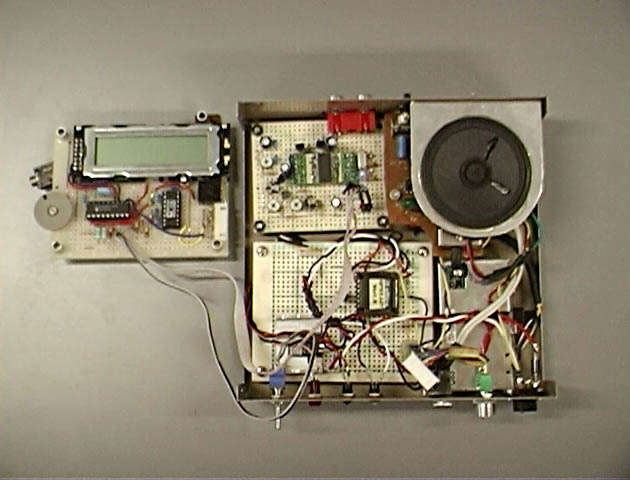

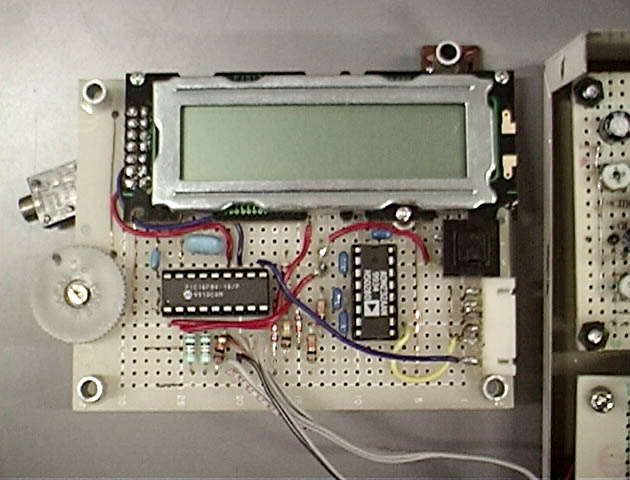

LCD表示装置の制作
位置や時刻の表示には、PIC (Peripheral Interface Controller：周辺機器接続制御用ＩＣ)
を使っています。最近PICを使った電子工作がずいぶん多く出回っていて、いろいろHPを見て回っていると、RS−２３２Cのデータロガー等が公表されています。カーナビのHPでもいくつかこのPICが使われていて、なかなか使えそうなICです。

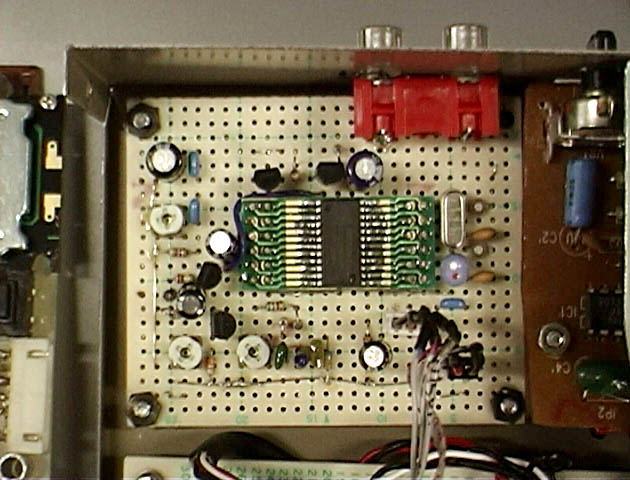

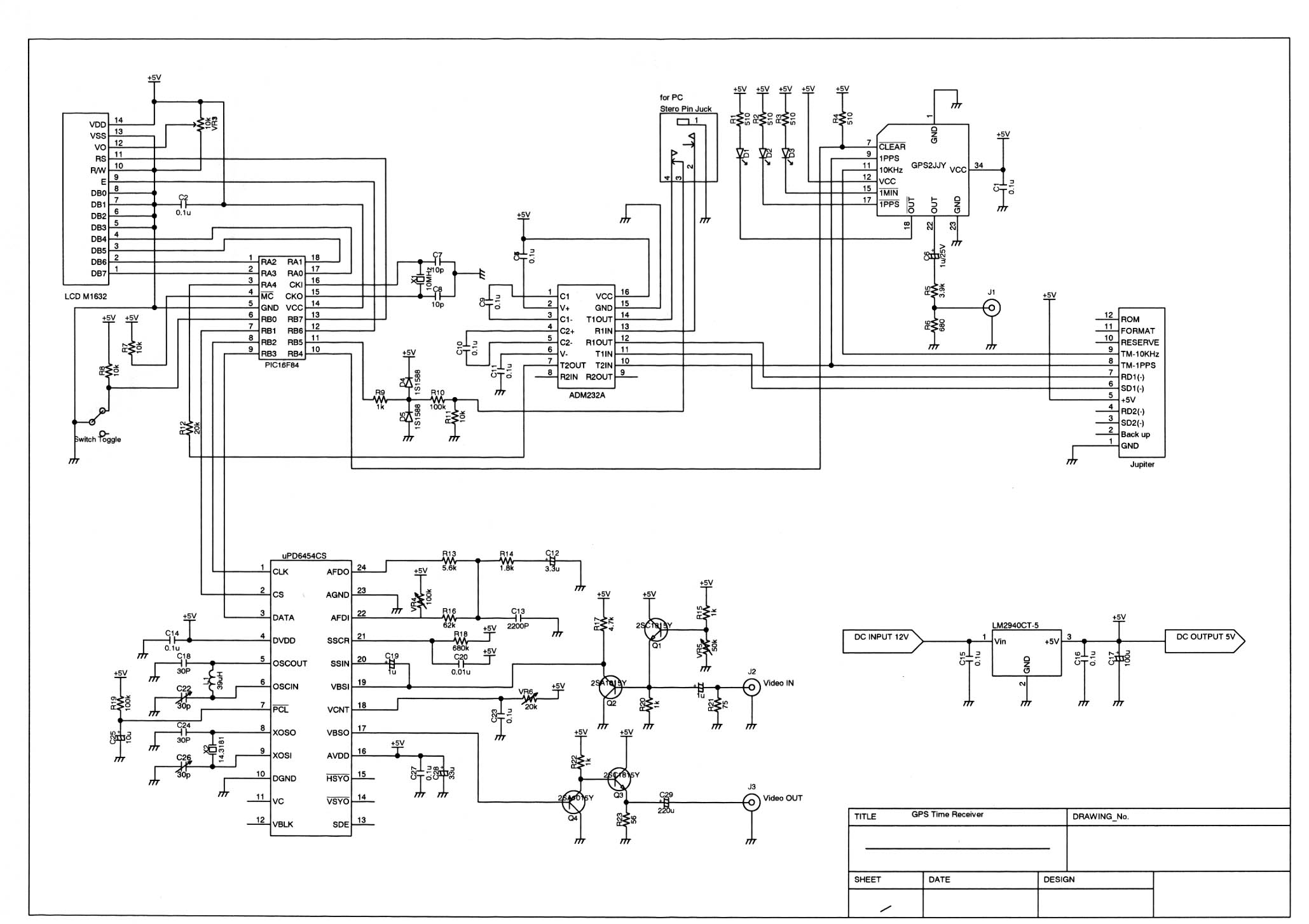

この装置の主な部品はLCD SC1602BS（￥９００）、PIC16F84（￥３５０）、ADM２３２A（Maｘ２３２互換￥２５０）他に少量の抵抗などです。PICの詳しい内容に付いては、他のHPを参考にしてください。最初はPICライターを待っていなかったので、友人に書き込んでもらいましたが、だんだん面倒になったので秋月のPICプログラマーキット（￥５７００）を購入しました。アセンブラプログラムをこのライターに付属のPA.exeでアセンブルし、PICPGMでPICに書き込みます。ただし秋月のアセンブラは拡張インストラクションが設定されていますから他のライターでは、プログラムをかなり書き直さなくてはいけません。
PICアセンブラ自体は大変簡単な３５種類のニーモニックの組合わせでできています。初めての人でもすこし勉強すれば、使いこなせると思います。 |
